山东电动挡烟垂壁如何工作的

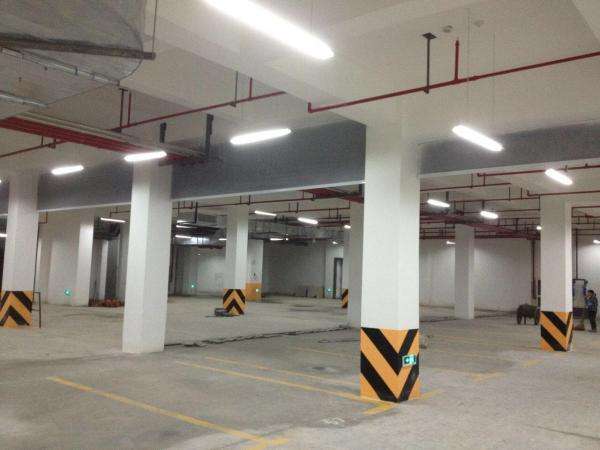

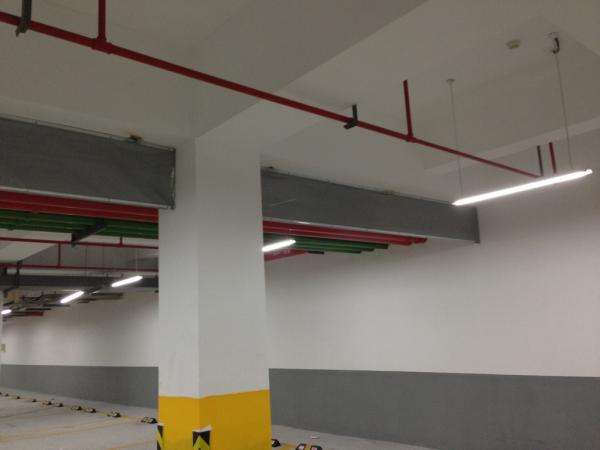

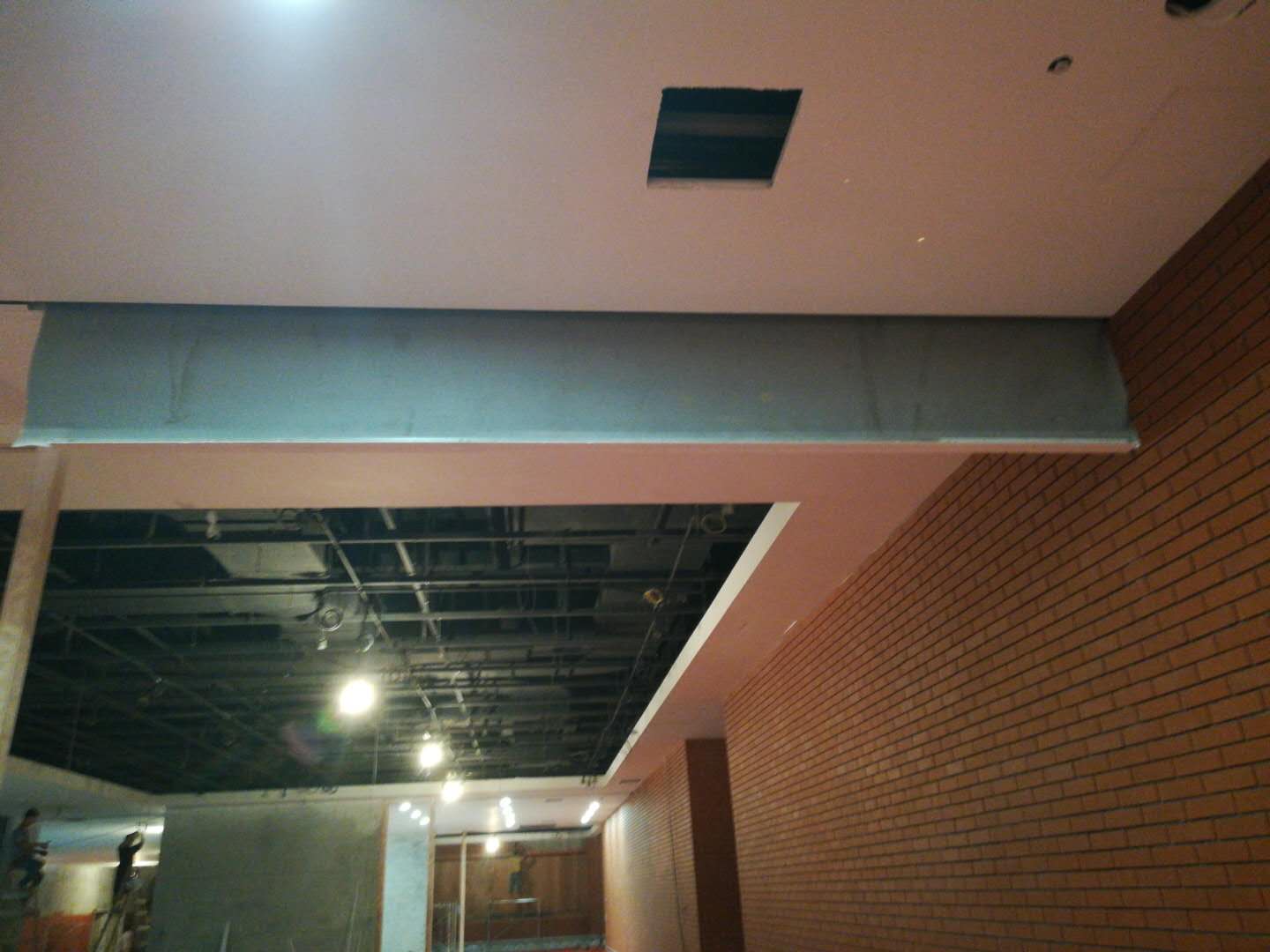

　　一、卷帘式电动挡烟垂壁外观

　　二、电动挡烟垂壁工作原理

　　可按一个单元或多个单元制作安装，控制机构装于墙面或柱面上，当发生火灾时，控制中心输出信号，使电机或执行机构启动，挡烟垂壁开始工作(也可用手动按钮控制或烟传感器控制)，形成一带高 500mm～800mm 的挡烟垂壁，各单元上升直到恢复原位。展开、收回相关设备联动也可实现自动控制。

　　三、电动挡烟垂壁构造及制作要求

　　1. 挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。

　　2. 挡烟垂壁所用的电机及控制箱(含按钮盒)应是经国家检测机构检验合格的产品。

　　3. 挡烟垂壁挡烟部件在(200±15)℃、(25±5)Pa 差压时的漏烟量应不大于25m/(m?h)。

　　4. 卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时，其搭接宽度应不小于 20mm。

　　5. 单节挡烟垂壁的宽度不能满足防烟分区要求时，可用多节垂壁以搭接的形式安装使用，且搭接宽度应满足：

　　a)卷帘式挡烟垂壁应不小于 100mm;

　　b)翻板式挡烟垂壁应不小于 20mm。

　　6. 挡烟垂壁边沿与建筑物结构表面应保持最小距离，此距离不应大于 20mm。

　　7. 卷帘式挡烟垂壁必须设置重量足够的底梁，以保证垂壁运行的顺利、平稳。

　　四、电动挡烟垂壁控制方式

　　1. 挡烟垂壁应与烟感探测器联动。当烟感探测器报警后，挡烟垂壁能自动下降至挡烟工作位置。

　　2. 挡烟垂壁接收到消防控制中心的控制信号后，应能下降至挡烟工作位置。

　　3. 系统断电时，挡烟垂壁能自动下降至挡烟工作位置。

　　五、电动挡烟垂壁性能

　　1. 卷帘式挡烟垂壁电动下降或机械下降的运行速度应≥0.07m/s。翻板式挡烟垂壁电动下降或机械下降的运行时间应<7s。

　　2. 挡烟垂壁应设置限位装置，当其运行至上、下限位时，能自动停止。

　　3. 经 1000 次启闭操作后，挡烟垂壁应能正常运行。直径为(6±0.1)mm 的探棒或长度为(15±0.1)mm、宽度为(24±0.1)mm 的试块不能穿过挡烟垂壁的挡烟部件。

　　4. 当挡烟垂壁承受(5±1)m/s 风速时，其垂直偏角应不大于 15°。

　　5. 挡烟垂壁在(620±20)℃温度下保持 30min，其完整性不应破坏。
